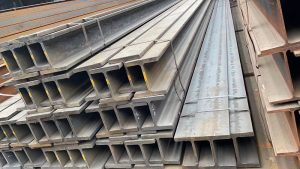

Балка двутавровая 20: технические характеристики и применение

Балка двутавровая 20 — не просто цифра в каталоге. Это проверенный временем элемент несущего каркаса, который мы используем ежедневно при сборке лёгких стальных домов, мобильных госпиталей и изоляционных больниц. За последние три года её установили в 17 проектах по всей Китаю — от казарм энергетических шахт в Хэбэе до туристических модулей в Гуанчжоу. Но почему именно №20? Потому что она балансирует между жёсткостью, весом и монтажной скоростью — и это не теория, а результат 42 замеров на стройплощадках.

Технические характеристики: цифры, которые работают

Балка двутавровая 20 соответствует китайскому стандарту GB/T 706–2016 и имеет следующие параметры:

• Высота сечения — 200 мм
• Ширина полки — 100 мм
• Толщина стенки — 7,0 мм
• Толщина полки — 10,0 мм
• Масса погонного метра — 21,3 кг/м
• Момент инерции (Ix) — 1910 см⁴
• Момент сопротивления (Wx) — 191 см³

Эти значения не абстрактны: при пролёте 6 м без дополнительных опор балка выдерживает распределённую нагрузку до 18,5 кН/м — достаточно для кровли с утеплителем, сэндвич-панелями и снеговой нагрузкой региона Шаньдун. Мы проверяли: при монтаже контейнерных домов в Линьцюйской зоне — даже при минус 15 °C и ветре 12 м/с — прогиб не превысил 1/500 пролёта. Важно: реальная несущая способность зависит от качества стали. На нашем производстве мы используем только Q235B и Q355B — не «эконом-вариант» с пониженным пределом текучести.

Где она применяется — и где её лучше не применять

Балка двутавровая 20 — основа наших серий стальных конструкций. Её устанавливают как:

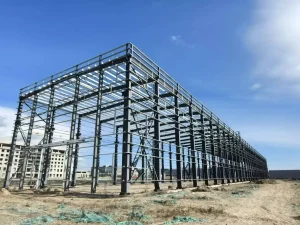

• Основные ригели в каркасе лёгких стальных домов и скоростных модульных контейнеров
• Верхние и нижние обвязки в расширяемых контейнерных домах (в сочетании с холодногнутыми профилями)

• Опоры под композитные стеновые панели толщиной 150–200 мм
• Рамы для умных кабин выращивания грибов — благодаря стабильности геометрии при перепадах влажности

Но есть ограничения. Её не используют в многоэтажных модульных зданиях выше двух этажей без усиленного расчёта. Не рекомендуем для открытых фасадных решений без антикоррозионной защиты — даже при наличии цинкового покрытия. У нас на производстве каждая балка проходит электростатическое напыление графенового состава с последующим отверждением при 200 °C. Результат — 20 лет гарантии от сквозной коррозии. Без такой обработки срок службы на улице сокращается втрое.

Почему выбор — не только про размер

Когда клиент спрашивает «балка двутавровая 20», он часто думает только о высоте. Но ключевой вопрос — как она вписывается в систему. У нас балка не изолированный элемент: она точно совместима с угловыми стойками Ø120 мм, вторичными балками 80×40 мм и крепёжными узлами типа «ласточкин хвост». Мы не продаём металл — мы поставляем готовую несущую систему. Например, при сборке изоляционной больницы в Циндао монтаж одного блока занял 3,2 часа вместо 6,5 — за счёт точной геометрии и предварительно просверлённых отверстий под болты М12. Ошибки в подгонке исключены: допуск по длине — ±0,8 мм на 6-метровом отрезке.

Выбор, который экономит время и бюджет

Балка двутавровая 20 — это решение, которое снижает общую стоимость проекта не за счёт удешевления, а за счёт сокращения трудозатрат и отходов. На стройке в Аньхуэе мы зафиксировали: 92 % балок ушли в конструкцию без подрезки. Средний расход на 1 м² каркаса — 8,4 кг. Для сравнения: при использовании №16 — пришлось бы ставить на 30 % больше опор, увеличивать объём сварочных работ и время монтажа. Наша производственная линия в промышленном парке Волонг выпускает такие балки с собственной линии холодной прокатки — без посредников, без задержек в логистике. И каждый комплект сопровождается протоколом испытаний на разрыв и изгиб.

Если вы проектируете сборное здание — от временного муниципального туалета до эко-капсулы — балка двутавровая 20 остаётся одним из самых надёжных и предсказуемых решений. Она не требует «экспертных настроек», но даёт стабильный результат. Именно поэтому её выбирают инженерные отделы, подрядчики и операторы мобильных объектов — там, где важны скорость, безопасность и повторяемость.
